门式刚架钢结构图集标准

LOGO

02SG518-1轻型房屋应用解析

汇报人:

目录

CONTENTS

图集标准概述

01

结构设计要点

02

材料选用要求

03

施工安装规范

04

图集内容详解

05

工程应用案例

06

标准更新说明

07

图集标准概述

01

编制背景

门式刚架轻型房屋钢结构图集标准编制背景

02SG518 - 1图集标准，是针对门式刚架轻型房屋钢结构设计需求而编制的，它能够提供标准化技术指导。

适用范围

门式刚架适用范围

这本图集适用的范围是，在抗震设防烈度8度及以下的地区，存在单层房屋钢结构这类建筑，其跨度不会超过36米，并且吊车起重量不会超过20吨。

01

主要特点

标准化设计

图集给出标准化样式的节点构建以及部件尺寸大小，涉及涵盖一段范围跨度区域为12米至36米之间、檐高处于4米至9米这个区间的典型门式刚架设计。

结构体系完整

有一个设计，它涵盖主刚架，还有支撑系统，以及围护结构等方面，形成完整体系，并且要明确构件之间的连接方式，还要清晰受力传递的路径。

抗震性能优化

针对抗震设防区为7度及以下的情况，采用铰接柱脚这种抗震构造措施，再采用柔性支撑这种抗震构造措施。

经济性控制

借助对截面形式予以优化，以及对节点构造加以优化，把用钢量控制在每平方米二十五千克至四十千克的范围当中。

结构设计要点

02

刚架类型

门式刚架轻型房屋钢结构

所采用单跨或者多跨样态的门式刚架轻型房屋钢结构，跨度涵盖了从12米至36米的一段范围，柱距处于6米到9米之间，它适用于诸如工业厂房这类建筑。

刚架结构组成

该刚架是由钢柱构成，还有钢梁，再有支撑系统及围护结构共同组成，其主构件选用焊接H型钢或者热轧H型钢。

刚架连接方式

梁柱节点运用高强度螺栓连接，或者采用焊接连接，柱脚呈现铰接形式，或者采用刚接形式，以此满足不同受力需求。

刚架荷载取值

永久荷载，可变荷载，以及风荷载，这些都属于结构设计荷载，基本风压乃是取值于0.35至0.85kN/m²之间。

荷载取值

01

02

03

04

荷载取值标准

门式刚架轻型房屋钢结构，其荷载取值是依据GB50009《建筑结构荷载规范》来执行的，这里面涵盖了永久荷载，还有可变荷载，以及偶然荷载。

永久荷载

永久荷载，有着结构自重、固定设备重量等种类呀，它能依据材料实际的密度与体积，通过计算进而确定呢。

可变荷载

需按规范分区取值的可变荷载，涵盖那般屋面活荷载（0.5kN/m²），还有雪荷载以及风荷载。

偶然荷载

偶然荷载考虑爆炸、撞击等极端情况，按50年重现期概率确定。

连接节点

连接节点设计

门式刚架轻型房屋钢结构的连接节点，采用高强度螺栓进行连接，以此来确保结构的整体性，以及稳定性。

节点构造要求

那节点构造，是一定要满足那样的要求的，什么要求，就是传力得足够明确，构造得足够简单，施工还得足够方便，然后，要采用标准化设计的。

节点类型

那些用于连接的节点种类主要涵盖了梁柱节点，还有柱脚节点以及支撑节点这几种情况，如果要对每种节点进行施工操作，那么都必须依据图集标准来展开施工活动。

节点验算

节点设计需进行强度、刚度和稳定性验算，确保满足规范要求。

材料选用要求

03

钢材标准

钢材标准

用在门式刚架轻型房屋钢结构上的钢材，是Q235B、Q345B钢材，这两种钢材符合GB/T700标准要求，同时也符合GB/T1591标准要求。

紧固件要求

紧固件要求

关于门式刚架轻型房屋钢结构图集标准里面的情况，其中的紧固件，应当要符合GB/T5780这个国家标准的要求，同时，也应当要符合GB/T5782这个国家标准的要求。

防腐措施

01

03

04

02

防腐措施

对于门式刚架轻型房屋这一钢结构，采用的是热浸镀锌这种防腐处理方式，其镀锌层的厚度是不小于80μm的。

涂层保护

环氧富锌底漆被涂覆于钢结构表面，聚氨酯面漆也被涂覆于钢结构表面，干膜的总厚度不会低于120μm。

节点防护

所有螺栓连接部位采用密封胶封闭，防止水分渗入造成腐蚀。

材料选择

主要受力构件选用Q355B钢，其耐候性优于普通碳素结构钢。

施工安装规范

04

基础要求

门式刚架轻型房屋钢结构图集标准

本标准适用的范畴，是门式刚架轻型房屋钢结构设计，其跨度有着不大于36m的限定，其高度有着不大于12m的限定。

基础设计要求

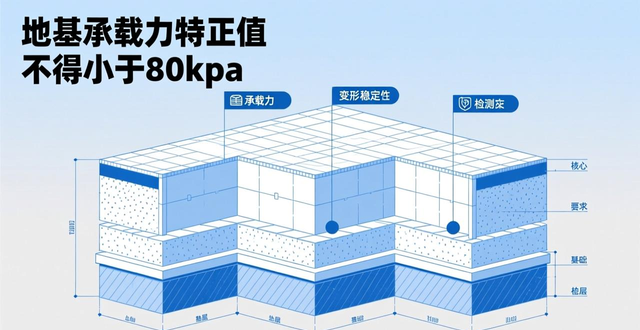

基础设计需要满足承载力要求，还要满足变形要求，以及稳定性要求。其中，地基承载力特征值不得小于80kPa。

材料选用规范

采用的钢材为Q235B或者Q345B，连接材料要符合现行国家标准所规定的内容。

结构布置原则

刚架之间的距离，适宜的范围是6米至9米，屋面所具有的坡度，取的数值是5%至10%，檐口的高度保持一致。

吊装工艺

吊装工艺概述

门式刚架轻型房屋钢结构的吊装工艺，涵盖了构件运输阶段，包含现场拼装阶段，涵盖有整体吊装阶段，这三个阶段。

构件运输要求

钢构件进行运输的时候，要采用专用夹具予以固定门式刚架轻型房屋钢结构标准图集，在运输的过程当中，最大的变形量不可以超过L除以1000。

现场拼装要点

拼装的时候，要先去安装抗风柱，之后再安装屋面梁，高强螺栓最终拧紧的扭矩务必达到设计规定数值正负 5%的范围之中句号标点符号。

整体吊装控制

吊装有两点吊法，吊点间隔距离是跨度的三分之一，起吊时角度不可以超过六十度。

验收标准

验收标准概述

门式刚架轻型房屋钢结构的验收，需要符合02SG518 - 1这个图集的标准，它涵盖了材料、焊接、安装等关键环节，这些环节都很重要。

材料验收要求

建筑钢材，其质量需契合GB/T700 - 2006标准所规定的各项要求，用于连接的螺栓，其性能等级不得低于4.8级，至于防腐涂层，其厚度必须大于或等于120μm。

焊接质量检验

焊缝的外观，不存在裂纹，不存在夹渣，超声波探伤，所抽检的比例，不会低于百分之二十，对于出现的缺陷，进行返修的次数不得超过二次。

安装精度控制

柱脚的中心线，其偏差要小于或等于5毫米，屋面檩条的间距，误差是正负3毫米，高强度螺栓的终拧扭矩，偏差为正负10%。

图集内容详解

05

结构详图

01

02

03

04

门式刚架结构详图

图集当中有门式刚架轻型房屋钢结构的详细构架图纸，其中包含梁柱相连的节点，还有支撑体系等关键要点所在之处等内容。

节点连接详图

给出刚架梁柱相连节点的标准化详细图纸，其涵盖端板连接，以及高强螺栓布置等具体的构造要求。

支撑系统详图

呈现水平支撑的布置形式，以及柱间支撑的布置形式，还有它们的连接细节之处，清晰表明支撑杆件跟刚架的连接构造。

屋面墙面详图

节点详图是标准化的，它包含屋面檩条、墙梁与刚架连接，同时规定了，檩条间距不超过1.5米。

节点大样

节点大样标准

门式刚架轻型房屋钢结构的节点大样，是按照02SG518 - 1图集去执行的，这里面涵盖了梁柱连接，包含了支撑节点等关键部位的构造详图。

01

构件清单

门式刚架轻型房屋钢结构图集标准

02SG518 - 1标准对门式刚架轻型房屋钢结构作出规定，规定了其构件清单是怎样的，还规定了其又是怎样有着技术要求的。

构件清单内容

带有钢柱，还有钢梁，再有支撑系统等主要构件，另外包含连接节点详图以及材料规格参数。

技术特征

钢构件选用的是Q235B钢材或者Q345B钢材，它的螺栓连接节点必须要使8.8级强度要求得到满足。

工程应用案例

06

典型方案

门式刚架轻型房屋钢结构图集标准

这份02SG518 - 1图集，涵盖着门式刚架轻型房屋钢结构的，设计方面的方案 ，以及施工方面的要求。

典型方案组成

给图集提供的那份方案有着跨度为12米到36米的情况，还有着柱距是6米至9米的状况，它是标准化结构布置方案。

节点构造详图

包含梁柱连接、支撑节点等50余种标准化节点构造详图。

材料规格要求

Q235B钢材的技术参数被规定，Q345B钢材的技术参数被规定，4.8 -，10.9级螺栓等材料的技术参数被规定。

技术参数

门式刚架轻型房屋钢结构

有这样一种门式刚架轻型房屋钢结构，它采用的钢材是Q235B或者Q345B，其跨度的范围处于12米至36米之间，柱距则是在6米至9米的范围之内。

屋面及墙面系统

屋面采用的是厚度为0.5mm的压型钢板，墙面则在使用由0.4mm厚彩钢板构成门式刚架轻型房屋钢结构标准图集，它们借助自攻螺钉与檩条实现连接。

基础连接方式

柱脚的形式，采用的是铰接或者刚接模式，基础混凝土的强度等级，不低于C25这个标准，锚栓采用的规格，是M24到M30。

抗震设防标准

其结构抗震进行防预设置相关强度的数度处于6度至8度的一个范围区间里边，地震所产生的加速度是在0.05g一直到0.20g这个程度，是能够符合GB50011规范所提出的要求的。

经济分析

门式刚架轻型房屋钢结构图集标准经济分析

对于门式刚架轻型房屋钢结构图集标准而言，它借助优化设计这一方式，从而降低了用钢量，进而实现了经济性的提升。

01

标准更新说明

07

版本对比

02SG518-1标准版本对比

关于门式刚架轻型房屋钢结构图集标准02SG518 - 1，有版本对比的相关内容，其中涵盖了新旧版本之间技术参数存在的差异，以及构造节点方面的更新。

修订重点

门式刚架轻型房屋钢结构图集标准修订

此次修订，重点在于针对门式刚架轻型房屋钢结构，对其设计规范予以更新，同时对图集标准也进行更新。

结构设计优化

其修订内容涵盖了结构设计的优化，这一优化能够确保其更加适合现代轻型房屋钢结构的实际需求。

材料标准更新

更新了钢材的选用标准，更新了其他材料的选用标准，以此来适应新的工程要求，以此来适应新的环境条件。

施工工艺改进

修订中强调了施工工艺的改进，包括连接节点和安装技术的更新。

实施要点

门式刚架轻型房屋钢结构图集标准实施要点

这个图集能适用的区域，是抗震设防烈度为8度以及比8度更低的地区，它所适用的单层房屋钢结构设计，其跨度是不超过36米的。

结构选型要求

适用于刚架柱的，是那种要么采用等截面的，要么采用变截面的焊接H型钢材，对于屋面坡度而言，所给出的建议是，取值范围在5%至10%之间。

节点连接规范

梁柱节点运用的是10.9级高强度螺栓进行连接，螺栓孔的直径相较于螺栓杆径而言，大出1.5至2.0mm。

抗震构造措施

柱脚需采用外包式刚性连接，或是采用插入式刚性连接，锚栓的直径不可以小于24mm。
